АСДК и Система мониторинга инженерных систем объектов (СМИС)
Система мониторинга инженерных систем объектов (СМИС) — это составная часть Автоматизированной системы дистанционного контроля и мониторинга (АСДКиМ), предназначенная для непрерывного сбора, обработки, визуализации и передачи данных о состоянии и работе инженерных систем зданий и сооружений.
СМИС включает в себя подсистемы контроля:
- систем электроснабжения и распределения;
- водоснабжения и водоотведения;
- отопления, вентиляции и кондиционирования (ОВиК);
- противопожарной защиты;
- лифтового оборудования;
- систем контроля и управления доступом (СКУД);
- систем видеонаблюдения и оповещения.
Решение разработано ГК «Иксперт» в соответствии с требованиями ГОСТ Р 22.1.12–2005, Постановления Правительства РФ № 87, а также отраслевыми нормами по безопасности и энергоэффективности. СМИС функционирует на базе собственной Многофункциональной интеграционной платформы (МИП) Xpert, что обеспечивает совместимость с существующей ИТ- и АСУ-инфраструктурой.
Основная цель СМИС — обеспечение безопасной, надёжной и энергоэффективной эксплуатации инженерных систем объектов капитального строительства и промышленных предприятий.
Ключевые задачи:
- Контроль штатных и аварийных режимов работы инженерных систем в реальном времени;
- Раннее обнаружение отклонений от нормативных параметров (утечки, перегрузки, сбои питания и др.);
- Автоматизация процессов оповещения, локализации нештатных ситуаций и запуска резервных систем;
- Формирование отчётности по потреблению коммунальных ресурсов и техническому состоянию оборудования;
- Обеспечение соответствия требованиям Главгосэкспертизы, Ростехнадзора, Минэнерго и Минстроя.
СМИС обязательна к внедрению на объектах мощностью 150 МВт и выше в тепловой энергетике, а также на объектах I–II классов опасности в других отраслях.
Система реализует следующие функции:
- Сбор данных с датчиков, контроллеров, счётчиков и других источников по протоколам Modbus RTU/TCP, BACnet, OPC DA/AE, SNMP;
- Обработка и агрегация параметров с использованием встроенного скриптового движка (@Pascal);
- Контроль пороговых значений и срабатывание аварийных сценариев (блокировка насоса при утечке, включение резервного питания и т.п.);
- Интеграция с внешними системами — ERP, EAM, SCADA, СМИС РСЧС, АИС Ростехнадзора;
- Визуализация через веб-интерфейс, диспетчерские панели и мобильные приложения;
- Формирование журналов, отчётов и архивов с возможностью экспорта в форматах CSV, XML, JSON;
- SMS- и email-оповещение ответственных лиц при срабатывании тревог.
Все процессы настраиваются «на лету» — без остановки системы и перекомпиляции проекта.
- Соответствие нормативной базе — проектная и рабочая документация проходят Главгосэкспертизу без замечаний;
- Открытая архитектура — платформа МИП Xpert поддерживает подключение оборудования любых производителей;
- Модульность — заказчик оплачивает только необходимые функции (SMS-оповещение, интеграция с БД и др.);
- Низкие требования к ресурсам — система работает на стандартном промышленном ПК;
- Опыт внедрения — более 200 объектов по России и СНГ;
Единая ответственность подрядчика — ГК «Иксперт» реализует проекты «под ключ»: от проектирования до технического обслуживания.
СМИС состоит из двух компонентов:
Комплекс технических средств (КТС):

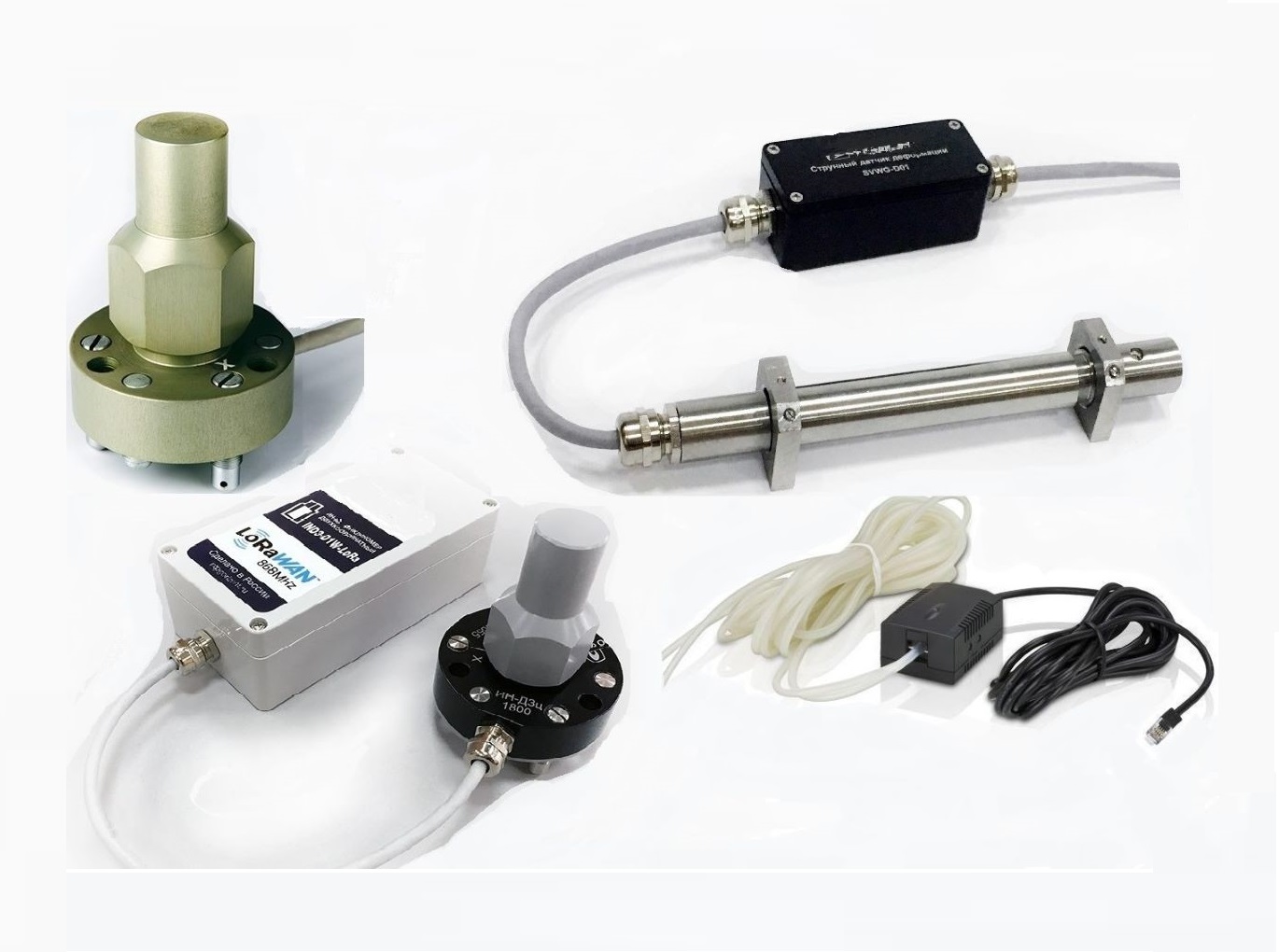

- Датчики и счётчики (температуры, давления, расхода, уровня, напряжения и др.);
- Контроллеры и модули ввода-вывода;
- Серверное оборудование (основной и резервный серверы);
- АРМ оператора;
- Сетевое оборудование и ИБП;
- Кабельная инфраструктура и шкафы автоматики.
Информационная система (ИС):
- Программное обеспечение МИП Xpert (ядро + функциональные модули);
- База данных с архивом исторических значений;
- Модули интеграции (с ERP, SCADA, Ростехнадзором и др.);
- Интерфейсы визуализации и оповещения.
Реализация СМИС в ГК «Иксперт» включает следующие этапы:
Технический аудит — обследование объекта, анализ существующих систем, формирование исходных данных.
Разработка технического задания и проектной документации — включая разделы по СМИС, методику и паспорт мониторинга.
Сопровождение в Главгосэкспертизе — до получения положительного заключения.
Поставка оборудования — с предварительным тестированием и настройкой ПО.
Строительно-монтажные и пусконаладочные работы — с оформлением исполнительной документации.
Обучение персонала и передача в эксплуатацию.
Техническое обслуживание и поддержка — включая обновление ПО и калибровку датчиков.
Все этапы выполняются в строгом соответствии с утверждённой документацией и в оговорённые сроки.
СМИС — не дополнительная опция, а необходимое условие безопасной и экономически эффективной эксплуатации современного промышленного или инфраструктурного объекта.
ГК «Иксперт» предоставляет решения, проверенные на сотнях объектов. Мы не предлагаем универсальных «коробочных» систем — каждая СМИС адаптируется под специфику вашего производства, инфраструктуры и регуляторных требований
